Descrição de Produto
Ferro dúctil reparo do tubo abraçadeira tipo sela para tubo de PVC
Ferro dúctil saídas em sela são uma alternativa económica para conexões em T e de soldados nas saliências na nova construção. Porque podem ser colocados em qualquer lugar no tubo do canhão, sem cortes devem ser feitos, economizando tempo e dinheiro.
O ÓRGÃO | Prima | STANDARD |
Carroçaria | O ferro dúctil GGG 50 (Pt-GJs-500) | DIN EN 1563 |
Vedantes | Borracha EPDM | BS EN 681-1 |
Parafusos | Em aço inoxidável A2 (X5 CrNI 18-10) | EN 10088-1 |
As arruelas | Em aço inoxidável A2 (X5 CrNI 18-10) | EN 10088-1 |
COATING | Revestido a epóxi RESICOAT 9000 R4 BLUE | DIN 30677 |

D | D1 | L | H | Peso |
(Ø rml tubo) | BSP | |||
50 | G 3/4" | 100 | 49 | 1.4 |
G 1" | 49 | 1.4 | ||
G 11/4" | 49 | 1.5 | ||
G 11/2" | 49 | 1.5 | ||
63 | G 3/4" | 100 | 56 | 1.6 |
G 1" | 56 | 1.6 | ||
G 11/4" | 58 | 1.7 | ||
G 11/2" | 58 | 1.7 | ||
G 2" | 62 | 1.8 | ||
75 | G 3/4" | 120 | 63 | 2.4 |
G 1" | 63 | 2.4 | ||
G 11/4" | 65 | 2.5 | ||
G 11/2" | 65 | 2.5 | ||
G 2" | 69 | 2.6 | ||
90 | G 3/4" | 120 | 71 | 2.7 |
G 1" | 71 | 2.7 | ||
G 11/4" | 73 | 2.7 | ||
G 11/2" | 73 | 2.8 | ||
G 2" | 77 | 2.9 | ||
G 21/2" | 77 | 3.3 | ||
110 | G 3/4" | 140 | 82 | 3.9 |
G 1" | 82 | 3.9 | ||
G 11/4" | 84 | 3.9 | ||
G 11/2" | 84 | 4.0 | ||
G 2" | 88 | 4.0 | ||
G 21/2" | 88 | 4.7 | ||
G 3" | 88 | 4.3 | ||
125 | G 3/4" | 160 | 88 | 5.4 |
G 1" | 88 | 5.4 | ||
G 11/4" | 90 | 5.4 | ||
G 11/2" | 90 | 5.5 | ||
G 2" | 94 | 5.5 | ||
G 21/2" | 94 | 6.1 | ||
G 3" | 94 | 5.8 | ||
140 | G 3/4" | 160 | 95 | 5.8 |
G 1" | 95 | 5.8 | ||
G 11/4" | 97 | 6.0 | ||
G 11/2" | 97 | 6.0 | ||
G 2" | 101 | 6.2 | ||
G 21/2" | 101 | 7.0 | ||
G 3" | 101 | 6.2 | ||
160 | G 3/4" | 170 | 107 | 6.9 |
G 1" | 107 | 6.9 | ||
G 11/4" | 109 | 6.9 | ||
G 11/2" | 109 | 7.0 | ||
G 2" | 113 | 7.0 | ||
G 21/2" | 113 | 7.7 | ||
G 3" | 113 | 7.3 | ||
200 | G 3/4" | 200 | 127 | 9.7 |
G 1" | 127 | 9.7 | ||
G 11/4" | 129 | 9.6 | ||
G 11/2" | 129 | 9.4 | ||
G 2" | 133 | 9.3 | ||
G 21/2" | 133 | 10.7 | ||
G 3" | 133 | 10.3 | ||
225 | G 3/4" | 200 | 140 | 16.1 |
G 1" | 140 | 16.1 | ||
G 11/4" | 142 | 16.0 | ||
G 11/2" | 142 | 16.0 | ||
G 2" | 146 | 15.9 | ||
G 21/2" | 146 | 17.1 | ||
G 3" | 146 | 16.6 | ||
250 | G 3/4" | 200 | 152 | 14.5 |
G 1" | 152 | 14.4 | ||
G 11/4" | 154 | 14.4 | ||
G 11/2" | 154 | 14.2 | ||
G 2" | 158 | 14.2 | ||
G 21/2" | 158 | 15.2 | ||
G 3" | 158 | 14.8 | ||
280 | G 3/4" | 200 | 167 | 16.1 |
G 1" | 167 | 16.1 | ||
G 11/4" | 169 | 16.0 | ||
G 11/2" | 169 | 16.0 | ||
G 2" | 173 | 15.9 | ||
G 21/2" | 173 | 17.1 | ||
G 3" | 173 | 16.6 | ||
315 | G 3/4" | 200 | 185 | 16.7 |
G 1" | 185 | 16.6 | ||
G 11/4" | 187 | 16.5 | ||
G 11/2" | 187 | 16.4 | ||
G 2" | 191 | 16.2 | ||
G 21/2" | 191 | 17.5 | ||
G 3" | 191 | 17.0 |
As imagens de detalhes

. Para uso em ferro dúctil corrente eléctrica para conexões de pressão (wet torneiras).
. Também recomendado para conexões de filiais como tees, blowoffs ou dispositivos tais como válvulas de liberação e muito mais.
. Alternativa de 250 psi classificada como tês e mangas de escutas em estabelecimentos filiais (4", 6", 8" e 12") são necessários no tubo 16"-64" de diâmetro.


Informações da empresa

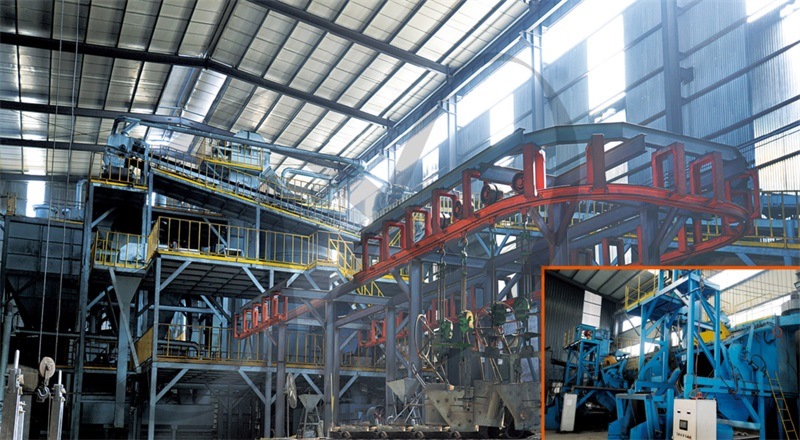

Fundição JiXiang fábrica Tem um conjunto completo de fundição, usinagem, revestimento, borracha, testes e outras de produção e qualidade do sistema de teste. Os principais produtos da companhia têm ranhuras para tubos e acessórios, dos Estados Unidos, combinada com a real, em estrita conformidade com a norma ISO9001 internacionais de qualidade do sistema de gestão para organizar a produção, os produtos passaram as instalações fixas de extinção de incêndios e supervisão de incêndio e centro de inspecção, os elementos mecânicos de produtos industriais centro de teste e um número de departamento autoritativo ensaios e certificação em conformidade com a norma nacional GB5135.
Embalagem e Expedição

Nossos Certifcation

Perguntas mais frequentes sobre
P: Vocês estão trading company ou fabricante?
Um: Somos uma fábrica.
P: Qual é o tempo de entrega?
Um: Geralmente 15 dias após o pagamento inicial. O OEM de 30 para 90 dias.
Q: Você fornecer amostras? Ele é gratuito ou extra?
R: Sim, podemos oferecer a amostra de carga livre mas não pagar o custo do frete.
Q: O que é o termos de pagamento?
Um pagamento: < =1000USD, 100% antecipadamente.
O pagamento> =1000USD, 30% T/T com antecedência, o Saldo antes do embarque.
Se você tiver uma outra pergunta, não Hesite em contactar-nos.
